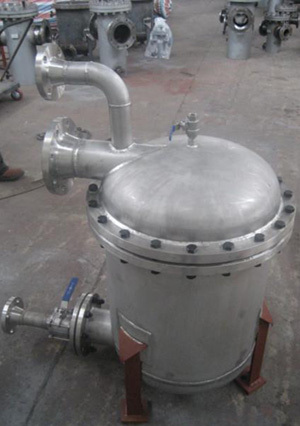

OTZT-Ⅰ型雙閥自動切水器
前言
石油和石化工業的迅速發展對生產技術水平和生產自動化的要求越來越高，低水平的手工操作極大地影響了企業綜合效益的提高，油罐脫水就是一個尤為典型的例子。目前石化行業的油罐脫水均采用人工操作，對油水的分離無法嚴格控制，排水的含油量比較高，這不僅造成油品的浪費，也污染了環境;尤其誤操作時有發生，帶來極大的安全隱患。
OTZT型油罐自動脫(切)水器依據GB50160–92《石油化工企業設計防火規范》和GBJ74–84《石油庫設計規范》的要求，解決了石化行業的油罐脫(切)水采用人工操作，對油水的分離無法嚴格控制，排水的含油量比較高，造成油品浪費、環境污染等問題;克服了人為誤操作帶來的極大安全隱患。
OTZT型油罐自動脫水器安裝在油罐下部，利用油與水密度不同的特點，將浮球與閥門有機結合，達到自動截油排水功能，且排水完成后能自動關閉，不需要人工干預，不消耗能源，不存在防爆問題。既保障了生產的安全運行，也減輕了工人的勞動強度和對環境的污染。適用范圍廣，安裝使用方便，安全性能好，可靠性高。
功能用途
功能：安裝于儲油罐下部的脫水管或排污管上，自動開啟排水，排水完成后自動關閉。
用途：適用于石油、石化行業的生產裝置，油品灌區油罐的自動截油排水。
適用范圍
本脫水器適用于油品密度≤ 850kg /m3的油品儲罐的自動脫水。
產品特點
1、合理運用阿基米德定理、杠桿原理，利用油水密度差，實現自動截油脫(切)水，油水分離率高，不需要人工干預，不消耗能源，不存在安全隱患，安全可靠，不受罐內壓力影響，可保效果長期不變。
2、油和水進入油罐自動脫(切)水器后可自動分離，余油能自動返回油罐;當器內水位達到一定高度時，閥芯開啟排水;水位降到一定高度時，閥芯自動關閉。
3、每次脫(切)水結束，油罐自動脫(切)水器內始終保持有一定高度的水位，形成自動水封;脫(切)水閥實行兩次密封，確保無油品外泄;
4、設計與制造力求精致耐用。
5、根據工況需要可設計過濾器和蒸汽伴熱，保證脫(切)水器正常工作;
6、安裝時不需要清罐動火;不需要任何防爆措施。
7、無易損件、使用壽命長、維修方便。
規格型號

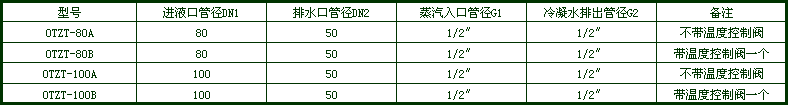

表1 OTZT油罐自動脫(切)水器規格型號一覽
型號說明
OTZT型自動脫水器按是否安裝帶溫控閥、進液口管徑不同共六種規格。A型為不帶溫控閥，適宜用在沒有冰凍的地帶;B型配置一套自立式溫度控制閥，溫度可在30～70oC內任意調解，熱源為0.2MPa蒸汽，以保證在寒冷地帶脫水器內液體不冷凝。
OTZT型油罐自動脫水器是一種不用電控的脫水控制裝置，因此不需要任何防爆措施。
結構原理及外形尺寸
1、油罐自動脫水器結構原理
如圖所示：在脫水器殼體上部設有進水口，下部設有排水口，內部有一浮球通過連接桿與另一端的小閥芯相連接，配重通過連接桿安裝在浮球上部。當浮球受浮力的作用上升或下降時，通過連接桿帶動閥芯開啟或關閉排水口。
OTZT型油罐自動脫水器中設計采用了一種較新穎的閥口密封結構——雙閥結構。脫水器在開啟時，首先開啟小閥片，使得作用在閥片上的靜壓力得以消除。然后小閥片繼續上升，帶動大閥片開啟，以此克服靜壓力對油罐自動脫水器的工作產生不利影響。

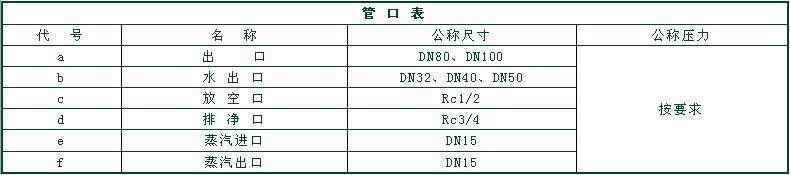

2、油罐自動脫水器外形尺寸

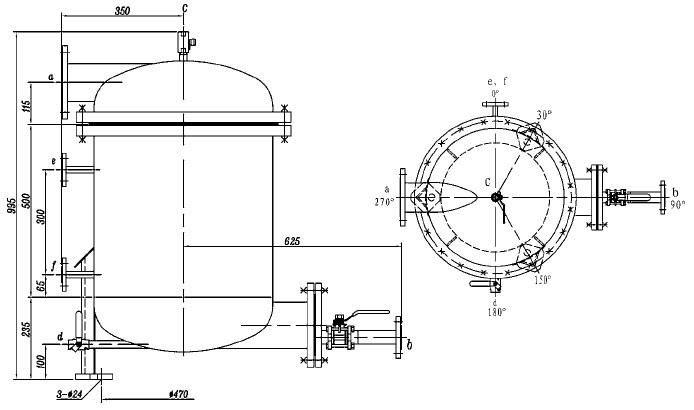

圖3 油罐自動脫水器外型尺寸

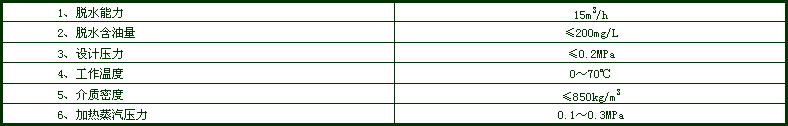

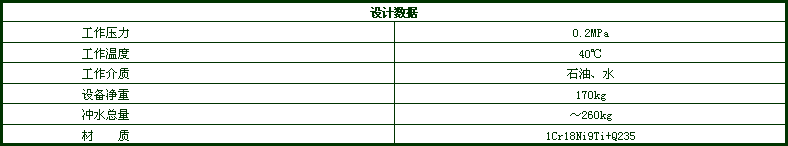

工作參數
安裝

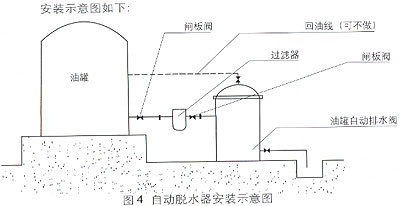

安裝示意圖如下：
說明：
1、是否安裝過濾器，可由使用方根據油品的性質確定;
2、若油罐自動脫水器安裝在油罐排污管，應設置相應得排污附線。
在安裝過程中，油罐自動脫水器一定保持水平，油罐至脫水器的聯接各線應保持水平或坡向脫水器，以利于脫水的正常運行。

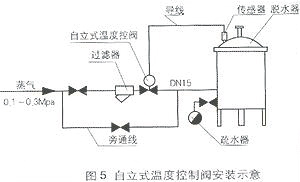

當需要安裝溫度自動控制系統時，自立式溫度控制閥的安裝見圖5。
圖6 自立式溫度控制閥
注意事項
1、油罐出口處的閥門應盡量選用直通型(如單閥、球閥等)。
2、油罐至脫水器管道應水平或坡向脫水器。
3、油罐出水管帶彎頭型(虹吸型)建議取消彎頭，如不能取消彎頭時必須設立回油管，回油管管徑DN32。
4、寒冷地域或粘稠油品的脫水應設置“自立式溫度控制閥”。
5、寒冷地域油罐脫水管線及回油線建議加伴熱及保溫。
6、大容積的油罐或油品中含水率較高，或脫水周期短的油罐建議適當增加脫水器的數量。
7、定期清除脫水器和過濾器內沉淀物，確保脫水器的正常工作。
8、定期檢查脫水器是否漏油，及時更換雙閥的密封圈。
9、脫水器運行時應注意排氣，避免出現氣阻影響脫水器正常工作。
10、脫水器遇乳化油泥層無法正常脫水屬正常現象，應在脫水器前設立手動切水口。
